NEU Doepfer A-142-2 Envelope Controlled VCA

Doepfer A-142-2 Envelope Controlled VCA

Suchen Sie ein Eurorack-Modul, das zwei Hüllkurven-gesteuerte VCAs auf kompakter Breite kombiniert? Das Doepfer A-142-2 Envelope Controlled VCA beinhaltet zwei Hüllkurven-gesteuerte VCAs hinter einer Frontplatte mit nur 8 TE Breite. Damit ist das Modul besonders interessant für modulare Synthesizer-Systeme, in denen Kombinationen aus Hüllkurve und VCA platzsparend und direkt verfügbar sein sollen.

Jede der beiden Einheiten des Doepfer A-142-2 Envelope Controlled VCA ist als Kombination aus einem einfachen AD-, ADSR- oder AR-Hüllkurven-Generator aufgebaut. Der jeweilige Hüllkurven-Typ kann über einen Kippschalter gewählt werden. Dadurch lassen sich beide Einheiten unabhängig einsetzen und an unterschiedliche Patch-Situationen anpassen.

Die drei wählbaren Betriebsarten sind AD, AR und ADSR. AD steht für Attack-Decay, AR für Attack-Release. Die ADSR-Variante arbeitet als Attack-Decay-Sustain-Release-Hüllkurve, allerdings mit der Einschränkung, dass Decay- und Release-Time gleich sind und der Sustain-Pegel fest vorgegeben ist. Ab Werk beträgt dieser Sustain-Pegel 50%. Dadurch bietet das Doepfer A-142-2 Envelope Controlled VCA eine flexible, aber bewusst kompakte Hüllkurvenstruktur.

Zwei Hüllkurven-gesteuerte VCAs auf 8 TE

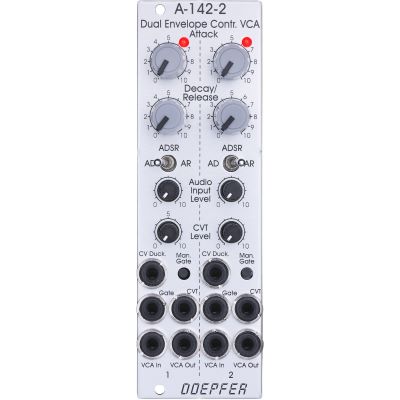

Das Doepfer A-142-2 Envelope Controlled VCA bringt zwei vollständige Einheiten in einem Modul unter. Für jede Einheit stehen eigene Bedienelemente und Ein- beziehungsweise Ausgänge zur Verfügung. Das macht das Modul vielseitig nutzbar, wenn zwei unabhängige Hüllkurven-VCA-Kombinationen in einem Patch benötigt werden.

Jede Einheit besitzt eine LED-Anzeige, die den Hüllkurven-Verlauf anzeigt. Zusätzlich gibt es einen Attack-Regler zur manuellen Einstellung der Attack-Zeit und einen Decay/Release-Regler zur manuellen Einstellung der Decay- beziehungsweise Release-Zeiten. Über den Betriebsart-Schalter kann zwischen AD, AR und ADSR gewählt werden. Dadurch lassen sich kurze perkussive Verläufe ebenso realisieren wie längere Hüllkurvenformen innerhalb der beschriebenen Möglichkeiten.

Bedienelemente und Anschlüsse pro Einheit

Für den Audio-Bereich verfügt jede Einheit des Doepfer A-142-2 Envelope Controlled VCA über einen Audio-Eingang und einen Audio-Ausgang. Der Audio-Pegel kann über den Audio-Level-Regler manuell eingestellt werden. Dieser Regler ist als Mini-Regler ohne Drehknopf ausgeführt. Dadurch bleibt das Modul kompakt und bietet dennoch direkten Zugriff auf den Pegel.

Zusätzlich besitzt jede Einheit einen Gate-Eingang sowie ein manuelles Gate in Form eines Tasters. Damit kann die jeweilige Hüllkurve sowohl durch ein externes Gate-Signal als auch manuell ausgelöst werden. Ein Hüllkurven-Ausgang steht ebenfalls zur Verfügung, sodass die erzeugte Hüllkurve nicht nur intern für den VCA genutzt, sondern auch separat in andere Patch-Ziele geführt werden kann.

Ein weiterer wichtiger Anschluss ist der CVT-Eingang. Dieser dient als Zeitsteuer-Eingang. Der zugehörige CVT-Abschwächer ist ebenfalls als Mini-Regler ohne Drehknopf ausgeführt. Mit ihm lässt sich die Wirkung der Steuerspannung auf die Zeitparameter abschwächen.

Interne Jumper für individuelle Steuerung

Mit internen Steckbrücken, also Jumpern, kann beim Doepfer A-142-2 Envelope Controlled VCA für jede Einheit festgelegt werden, welche Parameter über den CVT-Eingang gesteuert werden sollen. Möglich sind zum Beispiel nur D, nur A, A+D oder A+D+R. Dadurch lässt sich das Verhalten des Moduls an den gewünschten Patch-Aufbau anpassen.

Auch die Richtung der Steuerung kann über Jumper festgelegt werden. Dabei wird bestimmt, ob eine ansteigende Steuerspannung die Zeit erhöht oder verringert. Diese interne Anpassbarkeit erweitert die Einsatzmöglichkeiten des Doepfer A-142-2 Envelope Controlled VCA deutlich, ohne zusätzliche Bedienelemente auf der Frontplatte zu benötigen.

Gate-Signal über die Busplatine

Mit Hilfe einer weiteren Steckbrücke kann festgelegt werden, ob das Gate-Signal der Busplatine zum Ansteuern der betreffenden Hüllkurve verwendet werden soll. Diese Option ist getrennt für jeden Hüllkurven-Generator wählbar. Dadurch können die beiden Einheiten des Doepfer A-142-2 Envelope Controlled VCA auch in diesem Punkt unabhängig konfiguriert werden.

Die Ausgangsspannung der Hüllkurven beträgt 0 - 10V. Spezifikationen zu den Zeiten folgen laut Angabe in Kürze. Diese Spannungsangabe ist besonders wichtig, wenn die Hüllkurven-Ausgänge zur Steuerung weiterer Module im System verwendet werden sollen.

Kaufempfehlung für das Doepfer A-142-2 Envelope Controlled VCA

Das Doepfer A-142-2 Envelope Controlled VCA ist eine passende Wahl, wenn Sie zwei Hüllkurven-gesteuerte VCAs in einem kompakten Modul suchen. Durch die Breite von nur 8 TE eignet es sich besonders für Systeme, in denen Platz effizient genutzt werden soll. Gleichzeitig bietet das Modul pro Einheit eigene Regler, Gate-Eingänge, Audio-Ein- und Ausgänge sowie einen separaten Hüllkurven-Ausgang.

Besonders sinnvoll ist das Doepfer A-142-2 Envelope Controlled VCA in Patches, in denen eine Kombination aus Hüllkurve und VCA in Verbindung mit einer Klangquelle benötigt wird. Laut Anwendungshinweis ist dies in nahezu jedem Patch sinnvoll, insbesondere für perkussive Klänge. Wer ein kompaktes Doppelmodul mit AD-, AR- und eingeschränkter ADSR-Funktion sucht, erhält hier eine flexible und durchdachte Lösung.

Features:

• zwei Hüllkurven-gesteuerte VCAs
• Frontplatte mit 8 TE Breite
• jede Einheit als Kombination aus AD/ADSR/AR-Hüllkurven-Generator
• Hüllkurven-Typ per Kippschalter wählbar
• AD: Attack-Decay
• AR: Attack-Release
• ADSR: Attack-Decay-Sustain-Release
• Decay- und Release-Time bei ADSR gleich
• Sustain-Pegel fest vorgegeben, ab Werk = 50%
• LED-Anzeige für Hüllkurven-Verlauf
• Attack-Regler
• Decay/Release-Regler
• Betriebsart-Schalter AD, AR, ADSR
• Audio Level Mini-Regler ohne Drehknopf
• CVT-Abschwächer Mini-Regler ohne Drehknopf
• Gate-Eingang
• manuelles Gate per Taster
• CVT-Eingang als Zeitsteuer-Eingang
• Audio-Eingang
• Audio-Ausgang
• Hüllkurven-Ausgang
• interne Jumper zur Auswahl der über CVT gesteuerten Parameter
• Steuerrichtung per Jumper wählbar
• Gate-Signal der Busplatine per Steckbrücke wählbar
• Bus-Gate getrennt für jeden Hüllkurven-Generator wählbar
• Ausgangsspannung der Hüllkurven: 0 - 10V
• Anwendung insbesondere für perkussive Klänge

Spezifikationen:

• Typ: Modul
• Thema: Recording und Studio
