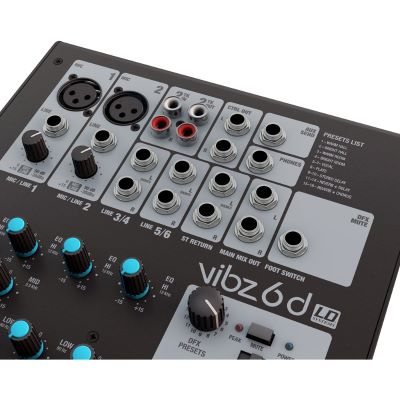

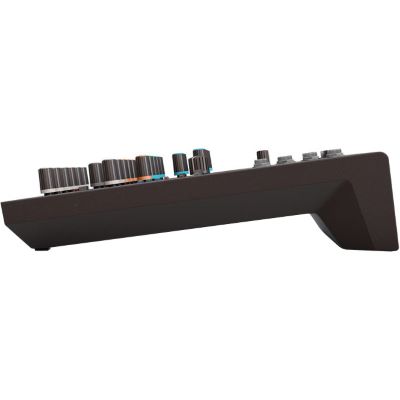

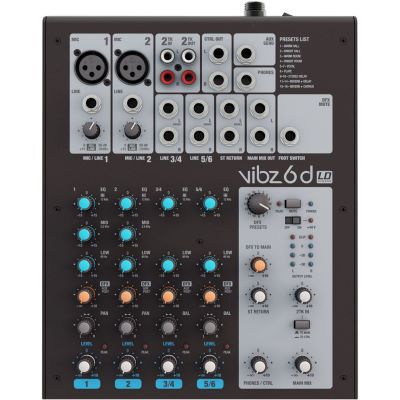

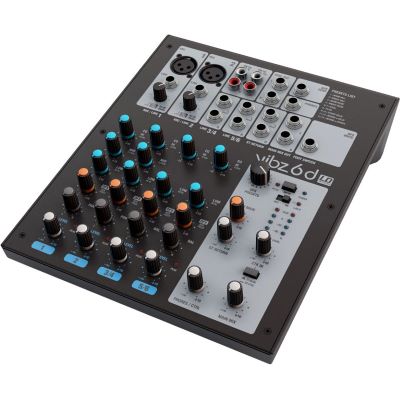

LD Systems VIBZ 6 D

Das VIBZ 6D ist ein kompaktes und einfach zu bedienendes 6-Kanal-Mischpult mit Effekt-Sektion. Es ist mit 16 digitalen Effekt-Presets (fußschaltbar), 2 symmetrierten Mikrofoneingängen, hochwertigen Vorverstärkern, Phantomspeisung, 2 Stereo-Line-Eingängen und regelbaren Monitorausgängen ausgestattet.

Features:

• Kompaktes 6-Kanal-Mischpult mit digitalen Effekt-Presets
• Geeignet für Entertainer, kleine Bands, Homerecording und Installationen
• Zwei symmetrierte Mikrofoneingänge mit hochwertigen Vorverstärkern
• Phantomspeisung und 3-Band-EQ mit +/- 15 dB Regelumfang
• Zwei Stereo-Line-Eingänge mit 2-Band-EQ
• Mastersektion mit regelbaren Monitorausgängen, Kopfhöreranschluss und 16 digitalen Effekt-Presets
• Effekte fußschaltbar
• Ein- und Ausgänge für Aufnahme- und Abspielgeräte
• Einfache Bedienung
• Warmer, differenzierter Klang
• Adapter für Montage auf Mikrofonständer separat erhältlich
• Fußschalter für die Effektsektion separat erhältlich

Technische Daten:

• Produktart: Mischpult
• Typ: Live
• Anzahl Kanäle: 6
• Mono Mic/Line Eingangskanäle: 2
• Mono Mic/Line Eingangsanschlüsse: 6,3 mm Stereoklinke, XLR
• Mono Mic Eingangstyp: elektronisch symmetriert
• Frequenzgang Mono Mic Eingang: 10 - 45.000Hz
• Verstärkungsbereich Mono Mic Eingang: 0 - +50dB
• Kanalübersprechung: 62dB
• THD Mono Mic Eingang 0,0058 %
• Impedanz Mono Mic Eingang: 4kOhm
• S/N Ratio Mono Mic Eingang: 113dB
• Mono Line Eingangstyp: elektronisch symmetriert
• Verstärkungsbereich Mono Line Eingang: 0 - +50dB
• THD Mono Line Eingang: 0,0045 %
• Impedanz Mono Line Eingang: 21kOhm
• S/N Ratio Mono Line Eingang: 116dB
• Frequenzgang Mono Line Eingang: 10 - 45.000Hz
• Mono Kanal Equalizer Höhen: +/- 15 dB 12.000 Hz
• Mono Kanal Equalizer Mitten: +/- 15 dB 2.500 Hz
• Mono Kanal Equalizer Bässe: +/- 15 dB 80 Hz
• Bedienelemente Mono Mic und Line Eingangskanäle: Kanal-Volume, PAN, DFX/AUX (Post), 3 Band-EQ (Low, Mid, High), Gain
• Phantomspeisung: +48V DC Schaltbar
• Stereo Line Eingangskanäle: 2
• Stereo Line Eingangsanschlüsse: 6,3 mm Monoklinke (Lmono, R)
• Stereo Line Eingangstyp: unsymmetrisch
• Frequenzgang Stereo Line Eingang: 10 - 45.000Hz
• Kanalübersprechung: 62dB
• THD Stereo Line Eingang: 0,0045 %
• Impedanz Stereo Line Eingang: 3,7kOhm
• S/N Ratio Stereo Line Eingang: 116dB
• Stereo Kanal Equalizer Höhen: +/- 15 dB 12.000 Hz
• Stereo Kanal Equalizer Mitten: n/a
• Stereo Kanal Equalizer Bässe: +/- 15 dB 80 Hz
• Bedienelemente Stereo Line Eingangskanäle: Kanal-Volume, Balance, DFX/AUX (Post), 2 Band-EQ (Low, High)
• AUX/Effekt Send Kanäle: 1
• AUX/Effekt Send Anschlüsse: 6,3 mm Stereoklinke unsymetrisch
• Stereo AUX Return Kanäle: 1x Stereo
• Stereo AUX Return Anschlüsse: 2x 6,3 mm Stereoklinke
• Stereo Tape Ausgangskanal: 1x Stereo
• Stereo Tape Ausgangsanschlüsse: 2x RCA (Cinch)
• Stereo Tape Eingangskanal: 1x Stereo
• Stereo Tape Eingangsanschlüsse: 2x RCA (Cinch)
• Unsymmetrische Stereo Main-Ausgänge: 1
• Unsymmetrische Stereo Main-Ausgangsanschlüsse: 6,3 mm Stereoklinke unsymetrisch
• Impedanz Unsymmetrische Stereo Main-Ausgänge: 120Ohm
• Max. Pegel Unsymmetrische Stereo Main-Ausgänge: +20dBV
• Stereo Control Room Ausgänge: 1
• Stereo Control Room Ausgangsanschlüsse: 6,3 mm Stereoklinke unsymetrisch
• Kopfhörerausgang: 1
• Minimale Kopfhörer Impendanz: 30Ohm
• Kopfhörerausgangsanschlüsse: 6,3 mm Stereoklinke
• Digitaler Effektprozessor: Ja, 24bit AD/DA Auflösung
• Anzahl Presets: 16
• Fußschalteranschluß DFX Mute: 6,3mm Stereoklinke
• Bedienelemente Main-Section: Kopfhörer / Control Room Volume, Stereo Return Volume, DFX To Main Volume, DFX Presets, Master-Volume, 2TR Zuweisung (Main, CTRL Room), 2TK Volume, Phantomspeisung, DFX Mute Schalter
• Anzeigeelemente: 4 Segment Level Meter, Phantomspeisung, DFX Peak / Mute, Power, Channel Peak
• Stromversorgung: 18V AC / 1A Externes Netzteil
• Maße: 209 x 68 x 260 mm (HxBxT)

Spezifikationen:

• Typ: Mischpult
• Thema: PA und Beschallung

Bedienungsanleitung / Sicherheitshinweise:

• Handbuch (5,64 MB)
