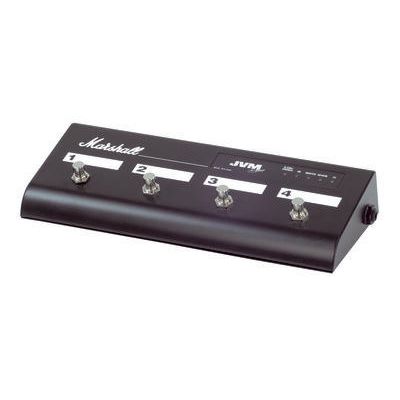

Marshall PEDL00045 Vierfach-Fußschalter mit LED, programmierbar

Das PEDL00045 ist ein programmierbarer 4-fach Fußschalter - und ausschließlich für die Modelle JVM210C, JVM210H, JVM205C, JVM215C und JVM205H verwendbar. Als frei programmierbarer Fußschalter für Instrumentalverstärker erhielt sein Schaltkonzept ein weltweit gültiges Patent.

Die Funktionen dieses Fußschalters können mit Hilfe des Verstärkers beliebig programmiert werden. Dazu wird der Verstärker in den "Footswitch Program Mode" gebracht (LED am Frontplattenschalter leuchtet).

Wird nun der zu programmierende Taster länger als 3sec. gedrückt, so wird die gerade aktuelle Schaltrelaiskonfiguration des Amps diesem Taster zugeordnet. (Preset Store Mode) So werden der aktive Grundsound, die Kanalwahl und Aktivierung des parallelen Effektweges, des Reverbs sowie die Auswahl des Mastervolumens gleichzeitig gesteuert.

Stattdessen kann zum Programmieren auch innerhalb der ersten drei Sekunden nach dem Drücken des Tasters ein beliebiger Frontplattenschalter am Amp gedrückt werden. In diesem Fall wird die entsprechende Schaltfunktion der Frontplatte auf den Fußtaster kopiert (Switch Store Mode).

Nach dem Programmieren bitte nicht vergessen, den Footswitch Program Mode wieder zu verlassen (LED am Schalter ist aus).

Hinweis: Die Programmierung bleibt dabei im Fußschalter gespeichert. Alternativ können die o.a. Verstärkermodelle auch via MIDI geschaltet werden. Der Parallelbetrieb von Fußschalter und MIDI kann problemlos erfolgen...

Statt des Pedals PEDL00045 kann z.B. in einem Notfall auch einmal das Pedal PEDL00044 eingesetzt werden. Dieses muss dann allerdings neu programmiert werden, und die LED Anzeige wird nicht ganz korrekt erfolgen.

Features:
