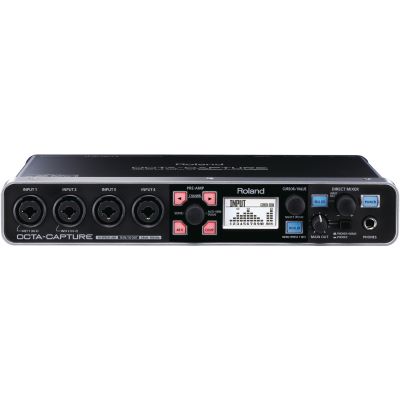

Roland OCTA-CAPTURE Audio Interface

Mit 10 Eingängen, 10 Ausgängen, acht VS-Preamps und erstklassiger 24-bit/192kHz Klangqualität gehört das OCTA-CAPTURE zur Spitzenklasse der portablen USB 2.0 Audio Interfaces. Konzipiert für hochwertige Audio-Produktionen kombiniert es Premium-Komponenten mit fortschrittlichen Preamp- und Streaming-Technologien. Mit seinem kompakten Design und der exzellenten Klangqualität ist das OCTA-CAPTURE nicht nur das perfekte Interface für Computer-basierte Mehrkanal-Produktionen, sondern auch hervorragend dazu geeignet, die Ein- und Ausgangs-Sektion der V-STUDIO-700 und V-STUDIO-100 Aufnahmesysteme zu erweitern.

Features:

Audio Aufnahme/Wiedergabe-Kanäle

• Signalverarbeitung: PC Interface 24 bits, Intern 40 bits
• AD/DA-Wandlung: 24 bit
• Sampling-Frequenz: AD/DA-Wandlung 44.1/48/96/192 kHz, DIGITAL (IN/OUT) 44.1/48/96 kHz
• Nomineller Eingangspegel: In 1—6 (XLR) -56 bis -6 dBu, In 7—8 (XLR) -50 bis +0 dBu, In 1—8 (Klinke) -46 bis +4 dBu
• Nomineller Ausgangspegel: OUT 1—8 +0 dBu (symmetrisch)
• Head Room: 16 dB
• Eingangsimpedanz: In 1—6 (XLR) 5 k ohm (symmetrisch), In 7—8 (XLR) 10 k ohm (symmetrisch), In 1—8 (Klinke) 17 k ohms (symmetrisch)
• Ausgangsimpedanz: OUT 1—8 1.8 k ohm (symmetrisch), PHONES 47 ohm
• Frequenzgang: 192.0 kHz 20 Hz bis 90 kHz (+0/-8 dB), 20 Hz bis 60 kHz (+0/-2 dB), 96.0 kHz 20 Hz bis 40 kHz (+0/-2 dB), 48.0 kHz 20 Hz bis 22 kHz (+0/-2 dB), 44.1 kHz 20 Hz bis 20 kHz (+0/-2 dB )
• Grundrauschen: MAIN OUT -87 dBu. (GAIN: min., IN 1 — 2 terminiert mit 600 ohms, IHF-A) (Interne Direct Monitor Mixer-Einstellung Stereo Link: ON, Eingangskanal-Fader: gleich)
• Dynamik: AD-Block IN 1—8: 104 dB (GAIN: min.), DA-Block OUT 1—8: 113 dB
• Display: 128 x 64 Pixel grafisches Display LCD (beleuchtet)

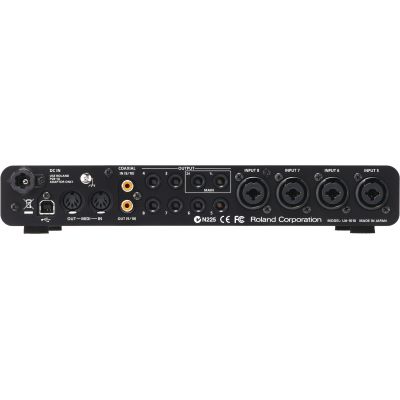

Anschlüsse

• In 1—8 (XLR/Klinke)
• XLR (symmetrisch, Phantomspeisung +48 V)
• Klinke (symmerisch)
• Coaxial In
• Coaxial Out
• Kopfhörer (Stereoklinke)
• Out 1—8 (Klinke (symmetrisch))
• MIDI (In, Out)
• USB

• Stromversorgung: DC 9 V (Netzteil)
• Stromverbrauch: 1.45 A
• Zubehör: 2 x Rack Mount-Winkel, Ableton Live Lite DVD-ROM, Treiber-CD-ROM, Netzteil, USB-Kabel
• Maße (BxTxH): 284mm x 158mm x 50mm
• Gewicht: 1,3 Kg


Spezifikationen:

• Farbe: Schwarz
• Rackmontierbar: Nein
• Line Eingänge: 8
• Line Ausgänge: 8
• Mikrofon Eingänge: 8
• Phono Eingänge: 0
• Instrumenten Eingänge: 2
• Digitalausgang: S/PDIF
• Digitaleingang: S/PDIF
• Kopfhörerausgang: Nein
• MIDI Eingang: 1 Port
• MIDI Ausgänge: 1 Port
• Host Schnittstelle: USB
• Anzahl der Kopfhörerausgänge: 1
• Typ: Audio Interface
• Thema: Recording und Studio
