SPL Phonitor One

Die Vorverstärkung übernehmen zwei Burr-Brown OPA 2134 SoundPlus™ Operationsverstärker. Diese sind speziell für audiophile Schaltungen entwickelt worden und zeichnen sich durch extrem geringes Rauschen und minimalste Verzerrungen von nur 0,00008% aus. Dank einer echten FET-Stufe erzielt der OPA2134 eine Slew Rate von 20V/µs, die ihn zum High-Speed-Operationsverstärker macht. Dies hat unmittelbart einen positiven Effekt auf die Lebendigkeit und Spielfreude. Des Weiteren sind Folienkondensatoren mit niedriger Kapazität als Bypass-Kondensatoren der Koppelelkos im Signalweg verbaut, was für eine präzisere Übertragung der hochfrequenten Signalanteile sorgt. Als Koppelkondensatoren kommen die exzellenten Panasonic ‚Electric Double Layer‘ Gold–Elektrolytkondensatoren zum Einsatz. Sie bietet die höchste Speicherkapazität aller Kondensator-Technologien.

Die Endstufe des Kopfhörerverstärkers ist als Gegentaktverstärker im Class AB-Betrieb konzipiert. Die bipolaren Transistoren teilen sich dabei die Verstärkung der positiven und negativen Halbwelle, was eine höhere Verstärkung und eine größere Ausgangsspannung als im Class A-Betrieb, bei dem nur ein Transistor beide Halbwellen verstärkt, erzeugt. Die Endstufentransistoren sind thermisch gekoppelt und laufen so besonders koherent, was zu einem konsistenten und stabilen Klangbild beiträgt. Die Spannungsversorgung verfügt über eine Buffer-Schaltung mit niedrigem Quellwiderstand und sorgt so für großzügige Stromreserven auch beim Betrieb von niederohmigen Kopfhörern.

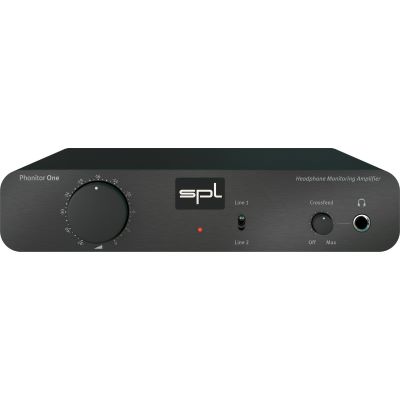

Im Kopfhörerverstärker ist die Phonitor Matrix, mit regelbaren Crossfeed, dank derer du Mixe mit Kopfhörer erstellen kannst, die genauso klingen wie über Lautsprecher. Die Phonitor Matrix hat in der größten Ausbaustufe drei Einstellparameter: Crossfeed, Speaker Angle und Center Level. Im Phonitor One sind der Center Level auf -1 dB und der Lautsprecher-Aufstellwinkel auf 30° voreingestellt. Dies sind die am meisten verwendeten Werte. Die Crossfeed-Funktion bestimmt das Übersprechend der Kanäle, die sogenannte interaurale Pegeldifferenz. Die Intensität des Crossfeed ist stufenlos regelbar. Im Beginn des Regelweges ist die Funktion nicht im Audioweg. Sie wird erst durch Hinzuregeln per Relais dazu geschaltet (Hystereseschaltung). Das Audiosignal durchläuft die Crossfeed-Stufe also nicht, wenn dies nicht gewünscht sein sollte.

Features:

• für Studio und Hi-Fi-Anwendungen
• Crossfeed-Funktion stufenlos einstellbar - Übersprechen der beiden Stereokanäle für realistischeren Raumklang
• Vorverstärkung durch 2 Burr-Brown OPA 2134 SoundPlus Operationsverstärker für extrem geringes Rauschen und minimalste Verzerrungen
• THD + N (0 dBu, 10 Hz – 22 kHz, 600 O): 0,002 %
• max. Eingangspegel: +22.5 dBu
• Rauschen (A-bewertet, 600 O): -97 dBu
• max. Ausgangsleistung (600 O): 2x 190 mW
• max. Ausgangsleistung (250 O): 2x 330 mW
• max. Ausgangsleistung (47 O): 2x 400 mW
• Frequenzgang Kopfhörerausgang (- 3 dB): 10 - 200.000 Hz

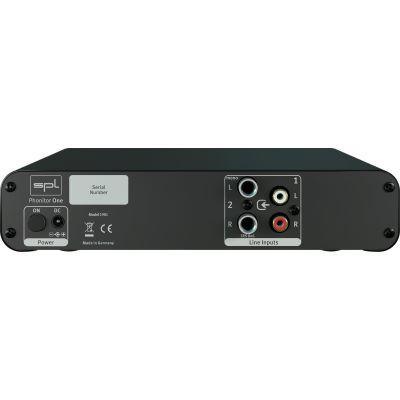

• zwei schaltbare Stereoeingänge: 6,3 mm symmetrische TRS-Klinke und unsymmetrisch Cinch
• Kopfhörerausgang: 6,3 mm Stereoklinkenbuchse
• Abmessungen(B x H x T): 210 x 49,6 x 220 mm
• Gewicht: 1,45 k

Spezifikationen:

• Zubehör Art: Fernbedienung
• Farbe: Schwarz
• Typ: DAW Controller
• Thema: Recording und Studio

Bedienungsanleitung / Sicherheitshinweise:

• Handbuch (1,7 MB)

Downloads:

• Broschüre (166,2 KB)
