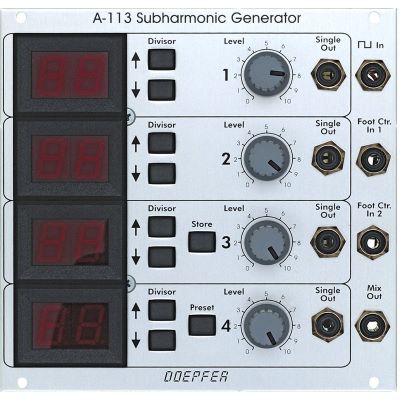

Doepfer A-113 Subharmonic Generator

Le module A-113 est une source sonore qui dérive quatre sous-harmoniques d'un signal rectangulaire entrant.

Le terme de sous-harmonique inventé par Oskar Sala est utilisé ici comme dans le Trautonium Mixture, c'est-à-dire que la fréquence de chacun des 4 sous-harmoniques est dans un rapport fixe avec la fréquence d'entrée (fréquence maître, par exemple d'un A-110 ou d'un A-111) et que la forme de la courbe de sortie est en dents de scie (appelée "oscillation de bascule" dans le Trautonium, c'est-à-dire des oscillations non sinusoïdales, comme dans le terme d'harmonique !) Le rapport de division de chacune des 4 sous-harmoniques par rapport à la fréquence maître est réglable dans la plage 1...24 avec des boutons up/down et est affiché sur des écrans LED à deux chiffres. Les 4 sous-harmoniques sont disponibles en tant que sorties individuelles et en tant que sortie mixte commune ("Mixtur"), l'amplitude de chaque sous-harmonique étant ici réglable. Jusqu'à 4 "mixtures" différentes peuvent être commutées de l'extérieur via 2 entrées Gate. Cela peut se faire par exemple à l'aide d'une pédale comme pour le trautonium ou avec d'autres signaux de gate. Avec 2 entrées gate, 4 combinaisons différentes sont possibles, donc 4 mixtures (avec le trautonium original, seules 3 mixtures différentes sont possibles). Le module A-113 possède en outre une mémoire de mixage dans laquelle il est possible de sauvegarder 50 presets. Un préréglage se compose d'un ensemble de 4 mixages commutables avec les entrées Gate, chaque mixage se composant à son tour des 4 valeurs pour les diviseurs de fréquence.

Caractéristiques :

• Doepfer - A-113 Subharmonic Generator
• Ancienne version (câble de connexion bus 16 pôles) : consommation électrique : 30mA sur +12V, 10mA sur -12V et 100mA sur +5V
• Nouvelle version (câble de connexion bus 10 pôles) : consommation de courant : 120mA sur +12V et 10mA sur -12V (pas de +5V supplémentaire nécessaire).
• Profondeur : 90 mm
• TE : 26

Instructions d'utilisation / Consignes de sécurité:

• Instructions d'utilisation (824,39 KB)
