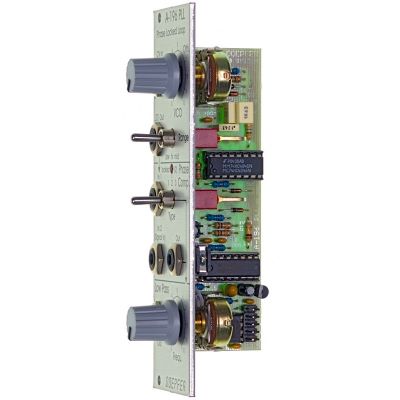

Doepfer A-196 Phase Locked Loop (PLL)
Pourtant nous élargissons constamment notre vaste gamme et sommes sûrs que vous trouveriez un produit actuel chez nous qui répond à vos souhaits.
- Articles similaires
- plus de Doepfer
- tous les articles de la catégorie Systèmes Modulaires
Doepfer A-196 Phase Locked Loop (PLL) Détails du produit
Le module A-196 contient une boucle à verrouillage de phase (PLL) - en allemand, on parle aussi de synchronisation Nachlaufs. Une PLL se compose de 3 parties : un oscillateur commandé par tension (VCO) oscillateur (VCO), comparateur de phase (PC) et filtre passe-bas (LPF). Les 3 unités sont normalement interconnectées pour former un système de retour de fréquence en boucle fermée. est créé. Une application très importante de la PLL est la multiplication de fréquence : pour cela, la sortie du VCO interne est alimentée à un diviseur de fréquence (par exemple A-163, A-160, A-161, A-115) et sa sortie est connectée au PC. et sa sortie est connectée au PC. Cela fait osciller le VCO interne à un multiple de la fréquence du signal fourni par l'extérieur. Par exemple, si le A-163 est réglé sur est réglé sur un facteur de division de 5, la sortie du VCO interne sera cinq fois la fréquence du signal externe. Ainsi, la division de fréquence commandée par la tension de la A-163 conduit à une multiplication de la fréquence et on peut piloter différentes pseudo-harmoniques avec une seule tension de commande ("pseudo" à cause de la forme d'onde carrée).
Comme le A-196 est un module non-trivial, nous recommandons à nos clients de regarder la vidéo ci-dessous pour avoir une première impression des possibilités expérimentales de ce module. de ce module.
Caractéristiques :
- Largeur : 8 TE / 3 HE / 40.3 mm
- Profondeur : 40 mm (mesurée à partir de l'arrière du panneau frontal)
- Consommation de courant : +40mA (+12V) / 0mA (-12V)
