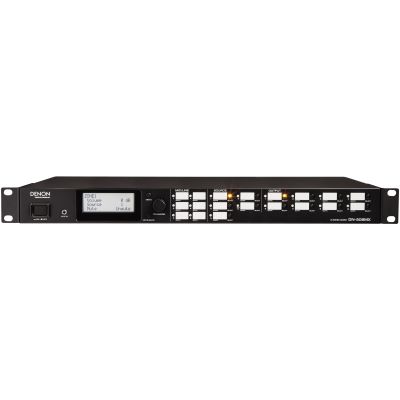

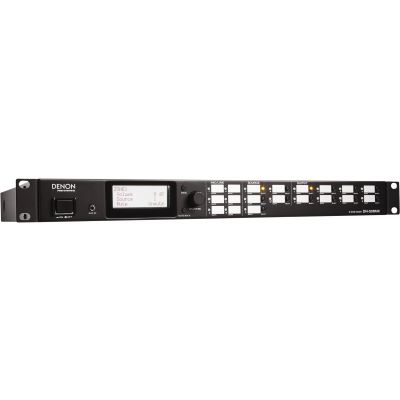

Denon DN-508MX

Der DN-508MX von Denon Professionel ist ein professioneller 8-Zonen Mixer mit Browsersteuerung. Das Gerät ermöglicht ein unkompliziertes Signalmanagement in komplexen Installationsumgebungen.

Features:

• 6 Mic/Line Eingänge, 4 Stereo Line Eingänge, 1 Aux Eingang (Front&Rückseite), 8 Zonen Ausgänge
• Unabhängige Lautstärkekontrolle aller Mic/Line Eingänge für jede Zone für maximale Flexibilität
• Professioneller Kopfhörervorverstärker inklusive
• Professionelle Erdung und Soundqualität
• Auto Fade zwischen verschiedenen Quellen
Einstellbarer dynamischer Kompressor für erhöhte Sprachverständlichkeit
• Konfiguration über komfortables Web-Interface
• RS-422 & RS-232C Schnittstellen zur Fernsteuerung oder Verbinden mehrerer DN-508MX
• Externe Stummschaltungssteuerung
• +18V Phantomspeisung für alle Mikrofoneingänge
• Automatische Gainkontrolle für Aux-Eingang
• 3 Band Equalizer für alle Eingänge
• 5 Band Equalizer für alle Zonenausgänge
• Zweistufige Prioritätsfunktion für alle Ausgänge
• Verzögerungsfunktion und Dynamikfunktion für alle Zonenausgänge
• Signal und Peak Indikatoren für alle Ein- und Ausgänge

Lieferumfang:

• N-508MX
• Stromkabel
• Euroblock Verbinder
• Quick Start Guide
• Sicherheits- und Garantiehinweise

Technische Daten:

• Frequenzbereich: 20 – 20.000 Hz (± 0,5 dB)
• Dynamikbereich: >109 dB (A gewichtet)
• Rauschverhältnis: >89 dB (A gewichtet)
• Headroom: >20 dB
• Mikrofon Eingang EIN: < -127 dBu (Rs = 150 Ω, DIN)
• Mikrofon Eingang CMRR: > 80 dB
• Maximaler Gain: 88 dB (Mic Input to Master Output)
• Kanalseperation: < -100 dB
• THD+N: <0,05% (Mic/Line Eingänge), <0,01% (Stereoeingänge)
• Mikrofon-Eingänge: Maximum: -40 to -20 dBu (+4 dBu) Unity: -60 to -40 dBu (-16 dBu)
• Line Eingänge: Maximum: -20 to 0 dBu (+24 dBu) Unity: -40 to -20 dBu (+4 dBu)
• Stereo Eingänge: Maximum: +18 dBV Unity: 0 dBV
• Aux Eingänge: Maximum: +18 dBV Unity: 0 dBV
• Zonen Ausgänge: Maximum: +24 dBu Unity: +4 dBu
• RS-232C Anschlüsse 9-pin D-Sub Female (Remote Eingang), 9-pin D-Sub Male (Remote Link Ausgang); Geschwindigkeit 9600/38400 bps; Stromversorgung +5 V via D-Sub
• RS-422 Anschluss RJ-45; Geschwindigkeit 38400 bps; Terminal 110 Ω on/off; Stromversorgung +5 V via RJ-45
• Netzwerk: Anschluss LAN Port (RJ-45); Standard Ethernet 10/100 Base; Geschwindigkeit 100 Mbit
• Eingangs-Equalizer (3 Bände): SHH: 100 Hz – 20 kHz (+18 dB); PEQ: 100 Hz – 20 kHz (+18 dB), Q: 0.1–63.0; SHL: 20 Hz – 20 kHz (+18 dB)
• Ausgangs-Equalizer (5-Bände): High PEQ: 100 Hz – 20 kHz (+18 dB), Q: 0.1–63.0; Mid-High PEQ: 100 Hz – 20 kHz (+18 dB), Q: 0.1–63.0; Mid PEQ: 100 Hz – 20 kHz (+18 dB), Q: 0.1–63.0; Mid-Low PEQ: 100 Hz – 20 kHz (+18 dB), Q: 0.1–63.0; Low PEQ: 20 Hz – 20 kHz (+18 dB), Q: 0.1–63.0
• Verzögerung: 0 – 1000 ms
• Automatische Lautstärke (AGC): Kompensation in 5 Stufen; Reaktionszeit 100 – 500 ms; Noise Gate < -80 dBFS
• Prioritätsschaltung (1. und 2. Prioritäten): Schwelle -74 – -20 dBFS; Dämpfung -∞ – 0 dB; Verzögerung 0 – 300 ms; Haltezeit 1 – 1960 ms; Release-Zeit 3 – 4270 ms
• Dynamikprozessor (Kompressor/Limiter): Schwelle -92 – -20 dBFS; Ratio 1.0:1 – 20.0:1, ∞:1 ; Verzögerung 0 – 120 ms; Release-Zeit 3 – 4270 ms; Verstärkung 0 – +20 dB; Knee Hard, 1-5
• Auto Fade Out/In zwischen verschiedenen Quellen: Dämpfung -30 dB; Verzögerung 100ms; Haltezeit&Mixing 100ms; Release-Zeit 100ms
• Lautstärke Indikatoren: Mic/Line 1 LED pro Eingang grün/gelb/rot; Stereoeingänge 1 LED pro Eingang grün/gelb/rot; Ausgänge 1 LED pro Zone grün/gelb/rot; Peak Indikation -1 dB bis 0 dB

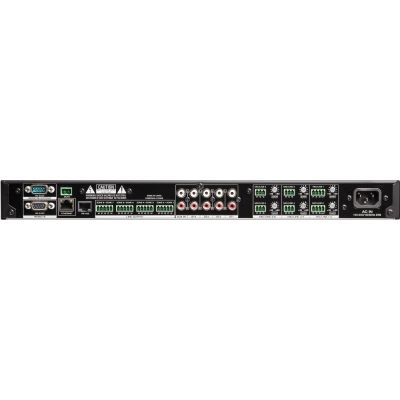

• Anschlüsse: 6 3-pin Euroblock Eingänge (1 hot, 1 cold, 1 ground), 1 Stereo Cinch Aux-Eingang, 1 Stereo 3,5mm Klinke Aux-Eingang, 4 Stereo Cinch Eingänge, 4 5-pin Euroblock Ausgänge (2 hot, 2 cold, 1 ground), 1 RJ-45 LAN Anschluss, 1 RJ-45 RS-422 Anschluss, 1 RS-232 9-pin D-Sub Anschluss männlich, 1 RS-232 9-pin D-Sub Anschluss weiblich, Stromanschluss
• Betriebstemperatur: 5 – 35 °C, 25 – 85% Luftfeuchtigkeit; nicht kondensierend
• Stromversorgung: 100 – 240 V AC, 50/60 Hz
• Stromverbrauch: 30 W
• Maße: 482 x 344 x 46 mm
• Gewicht: 3,88 kg

Spezifikationen:

• Typ: Maracas
• Thema: PA und Beschallung

Bedienungsanleitung / Sicherheitshinweise:

• Handbuch (4,5 MB)
