Doepfer MKE Universal Midi Keyboard Electronics 4/5 Oktaven

MKE ist eine universelle Midi-Keyboard-Elektronik, die zum Aufbau kundenspezifischer Midi-Controller gedacht ist, bei denen auch eine Tastatur zu Einsatz kommen soll. In Verbindung mit den anderen Controller-Elektroniken Pocket Electronic, Dial Electronic, CTM64 und MTC64 kann ein Midi-Controller aufgebaut werden, der genau auf die Wünsche des Benutzers abgestimmt ist.

Zusätzlich kann zwischen dynamischem und nicht-dynamischen Betrieb gewählt werden, wobei im nicht-dynamischen Betrieb der gesendete (feste) Velocity-Wert einstellbar ist. MKE verfügt über einen nicht-flüchtigen Speicher. Bei der nächsten Inbetriebnahme werden die vorhergehenden Werte für Midi-Kanal, Transponierung, Programm-Nummer, Controller und dynamischer/nicht-dynamischer Betriebsart voreingestellt.

MKE ist mit Midi-In und Midi-Out ausgestattet. Die am Midi-Eingang eintreffenden Daten werden zu den Daten, die das MKE selbst generiert, hinzugefügt (Merge-Funktion). Somit können mehrere MKE kaskadiert oder mit anderen OEM-Controllern (z.B. Pocket Electronic, Dial Electronic, CTM64 , MTC64) kombiniert werden, um einen kundenspezifischen Midi-Controller zu bauen.

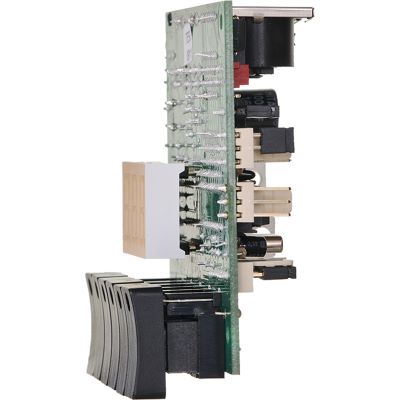

MKE ist nur als fertig aufgebaute und geprüfte Platine lieferbar. Die Platinengröße beträgt ca. L71 x B85 x H45 mm. Auf der Platine befinden sich 4 Löcher mit 3 mm Durchmesser zur Montage der Platine auf einer Unterlage oder Frontplatte (z.B. mit M3-Abstandsbolzen).

Bei allen MKE-Bestellungen bitte den gewünschte Tastaturtyp (2/3 oder 4/5 Oktaven) angeben. Dies ist erforderlich, da bei jeder Tastatur eine andere Art der Steckverbindung vorhanden ist und daher andere Verbindungskabel benötigt werden. Falls Sie selbst keine Tastatur besitzen, empfehlen wir die Tastatur, den Kabelsatz und MKE gleich zusammen zu bestellen, da Sie dann alle Komponenten aufeinander abgestimmt geliefert bekommen. Die Verbindungskabel zur Tastatur sind nicht in MKE enthalten und müssen bei Bedarf zusätzlich bestellt werden müssen. Ein Gehäuse wird nicht angeboten, da das MKE für den Einbau in ein Gehäuse zusammen mit der Tastatur und ggf. den anderen Controllern (Pocket Electronic etc., siehe oben) vorgesehen ist.

Die Stromversorgung erfolgt über ein externes Steckernetzteil (7-12V Gleichspannung / min. 250mA). Dieses ist im Lieferumfang enthalten (230V-Version mit Eurostecker).

Für den Einbau bzw. den Anschluss der MKE-Fertigmoduls sind elektronische Grundkenntnisse erforderlich! Falls Sie selbst hierüber nicht verfügen so sollten Sie einen Fachmann zu Rate ziehen.

Features:

• Universelle Midi-Keyboard-Elektronik zum Aufbau kundenspezifischer Midi-Controller
• 6 schwarze, rechteckige Bedientaster (ca. 12 x 22 mm) mit integrierten Leuchtdioden, Maße des gesamten Bedienfeldes ca. 76 x 22 mm
• 3-stelliges LED-Display (ca. 19 x 38 mm)

Bietet Anschlüsse für:

• Standard-Tastaturen des Herstellers FATAR mit 2, 3, 4 oder 5 Oktaven (Tastatur-Typen TP6, TP/60...64, TP/7, TP/8 oder TP/9, mit Anschlagdynamik)
• Pitch-Bend-Rad (spezielles Drehpotentiometer mit automatischer Rückstellung)
• Modulations-Rad (spezielles Drehpotentiometer ohne automatische Rückstellung)
• Hinweis: Aus technischen Gründen können nur die einzelnen Modulationsräder unserer Zubehörliste zusammen mit MKE verwendet werden, nicht jedoch der Modulationsrädersatz !
• Schiebe- oder Drehpotentiometer für Lautstärke (Midi-Controller 7)
• After-Touch-Sensor oder Buchse für Sustain-Pedal oder weiterer Schiebe- oder Drehpotentiometer für beliebigen Midi-Controller

Spezifikationen:

• Typ: Zubehör
• Thema: Tasteninstrumente
