Neumann KH 810 G Subwoofer

Der KH 810 Subwoofer ist mit einem 7.1 High Definition Bass Manager™ ausgestattet, dessen Flexibilität allen Studio-Anforderungen von Mono bis zu den aktuellen 7.1-HD-Formaten gerecht wird.

Mit acht analogen Eingangskanälen ist eine flexible Anbindung im modernen Studioalltag gewährleistet. Vier umschaltbare LFE-Modi garantieren Kompatibilität zu allen Formaten und Industriestandards. Umfangreiche akustische Adaptierungsmöglichkeiten sowie eine Frequenztrennung mit 24 dB/Okt erlauben eine optimale Integration in die vorhandene Studioakustik. Über die eingebaute 8-kanalige Lautstärkeregelung in Verbindung mit der optional erhältlichen Kabelfernbedienung kann eine quellenunabhängige zentrale Systemsteuerung realisiert werden. Die Elektronik des KH 810 kann abgesetzt werden, um die Verkabelung flexibel anzupassen. Von Mono bis 3D ist der KH 810 für viele Systeme ausgelegt.

Der KH 810 setzt auf neueste Verstärkertechnologie sowie aufwendige Forschung und Optimierung an den eingesetzten Lautsprecherchassis. Er erreicht damit ein Höchstmaß an Bass-Präzision und Klangneutralität. Das resonanzarme Gehäuse und die strömungsoptimierten Bassreflexkanäle sorgen für eine trockene und extrem verzerrungsarme Basswiedergabe bis hinab zu 18 Hz, selbst bei hohen Pegeln. Der Aufbau von Multisubwoofer-Systemen ist mit dem Summen-Ausgang der Elektronik problemlos möglich. Somit lassen sich Lautsprecheranordnungen wie Plane Wave Bass Arrays TM (PWBA™) umsetzen, die über eine zylindrische Wellengenerierung das laterale Modenverhalten im Abhörraum dramatisch verbessern.

Der KH 810 wurde als Erweiterung der umfangreichen Studiomonitor-Range von uns entwickelt. Er lässt sich sowohl alleine als auch im Verbund mit mehreren Subwoofern zur Umsetzung großer Systeme mit sehr hohen Maximalpegel-Anforderungen einsetzen. Der KH 810 ist die ideale Tieftonerweiterung für Musik, Rundfunk sowie Post Production, etwa bei Tracking, Mixing und Mastering. Er kann wandnah oder auch, durch die frontseitig angeordneten Bassreflexöffnungen, in der Wand positioniert werden und lässt sich in Mehrkanalsystemen frei mit all Neumann-Monitoren kombinieren.

Features:

• Tieftonerweiterung mit einer unteren Grenzfrequenz von 18 Hz
• Erhöhung des Schalldruckpegels (max. SPL) um bis zu 8 dB
• Verringerung von harmonischen und Intermodulationsverzerrungen
• Wiedergabe des LFE-Kanals
• Wiedergabe des „Sub“-Signals einer Mehrkanal-Signalquelle mit Bassmanagement
• Einsatz in Plane Wave Bass Array™-Systemen
• Erweiterung von KH-Line Subwoofer-Systemen
• MDF-Gehäuse mit widerstandsfähiger Beschichtung und isolierenden Gummifüßen
• Hervorragende Dämpfungseigenschaften sorgen für minimale Gehäuseresonanzen
• Keine Resonanzen durch stehende Wellen
• Geringere Gehäuseresonanzen

Features:

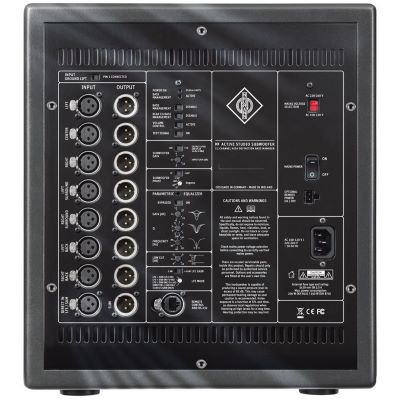

• Analoge Eingänge: 8 x XLR: analog, elektronisch-symmetrisch
• Analoge Eingangsimpedanz: >13k Ohms
• Max. Eingangspegel: +19 dBu
• Gleichtaktunterdrückung (CMRR): > 56 dB @ 15 kHz
• Übersprechungsdämpfung zwischen Kanälen (1 kHz / gleicher Pegel): -95 dB; ±0,1 dB
• Lautstärkeregelung NRC 1 Fernbedienung oder RS-232
• Lautstärkeregelungsbereich; Auflösung: 118 dB; 0,25 dB
• Analoger Dynamikumfang; THD+N: 119 dB(A); <0,001% (-100 dB)
• Subwoofer Modi: LFE 80+re-routing; LFE 80 Hz; LFE 120 Hz; Wide
• LFE Verstärkung: 0 / +10 dB
• Analoge Ausgänge: 8 x XLR, analog; elektronisch-symmetrisch
• Eingangsverstärkungsregler (Empfindlichkeit): +2 ... -12 dB
• Ausgangspegelschalter (Ausgangspegel in 1 m bez. auf 0 dBu Eingangspegel): 100; 114 dB SPL
• Controller-Technologie: Analog; aktiv
• Trennfrequenz: 80 Hz
• Crossover-Flankensteilheit: 24 dB/Okt; 4. Ordnung
• Akustikschalter: Low cut, 30 Hz; 0 … -12 dB
• Akustikregler: Parametrischer EQ: Gain +4 ... -12 dB
• Akustikregler: Parametrischer EQ: Frequenz Bypass; 20 ... 120 Hz
• Akustikregler: Parametrischer EQ: Q 1 ... 8
• Phase: 0; 45; 90; 135 und 0/180 deg
• Schutzschaltung: Peak- und Thermolimiter
• Infraschallfilter: Frequenz; Flankensteilheit 6,5 Hz; 12 dB/Okt.
• Netzteil: Eingangsspannung; -frequenz 220-240 / 100-120 VAC (umschaltbar); 50/60 Hz
• Leistungsaufnahme (230 V / 100 V): Leerlauf 20 W
• Leistungsaufnahme (230 V / 100 V): Volle Ausgangsleistung 290 W
• Gehäusematerial: Holzgehäuse, Aluminium Elektronikrückseite
• Gewicht: 26 kg

Spezifikationen:

• Farbe: Grau
• Im Set: Nein
• Frequenzgang von: 18 Hz
• Frequenzgang bis: 120 Hz
• Leistung: 290 W
• Bestückung: 1 x 10
• Lautsprecher Betriebsart: Aktiv
• Typ: Subwoofer
• Thema: Recording und Studio
