Palmer PGA03 Y - Line Splitter

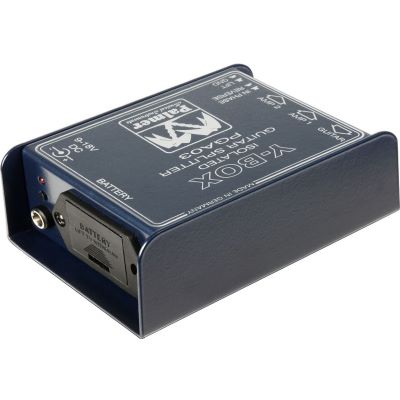

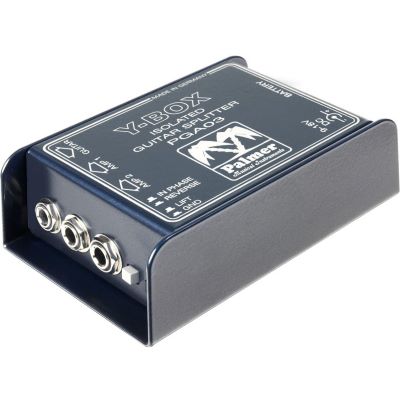

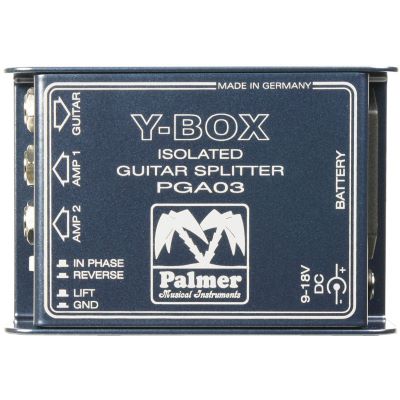

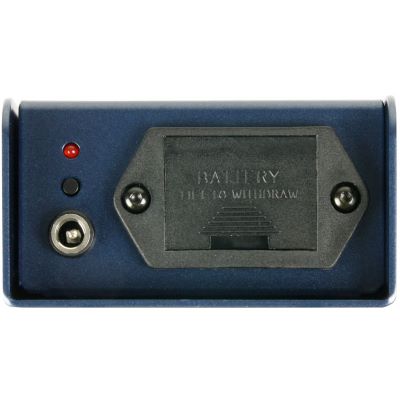

Der Palmer PGA03 Y - Line Splitter ist eine Splitbox mit galvanischer Trennung um ein Gitarrensignal auf zwei Verstärker zu verteilen. Gerät kann mit Batterie oder Netzteil betrieben werden (Netzteil nicht enthalten). "Wenn ich die Eingänge meiner beiden Verstärker zusammenschalte, entsteht ein starkes Brummen." So oder ähnlich lauten häufig Anfragen im Technikteil einschlägiger Fachmagazine. Die Lösung für dieses Problem bietet die Palmer Y-Box. Eine FET-Eingangsschaltung wandelt das hochohmige Gitarrensignal und bildet gleichzeitig die Treiberschaltung für einen Transformator, der das Signal erdfrei an den Ausgang leitet. Die Brummschleife wird vermieden. Betrieb mit 9V Batterie empfohlen. Die Box kann auch als Kabeltreiber für große Kabellänge benutzt werden. Außerdem ist es möglich, für Ausgang AMP2 das Signal phasengedreht zu schalten. Dies erweist sich bei Parallelschaltung von zwei (Vor-) Verstärkern oft als notwendig.

Features:

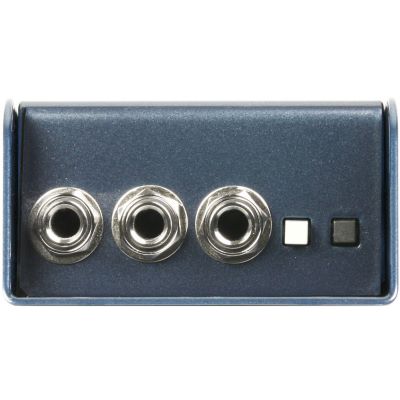

• Klinkeneingang mit 1 MOhm Eingangsimpedanz
• Ausgang AMP1 als Parallelschaltung
• Ausgang AMP2 elektronisch mit nachfolgender Transformatorstufe gepuffert

Spezifikationen:

• Typ: Zubehör
• Thema: Gitarren und Bässe

Bedienungsanleitung / Sicherheitshinweise:

• Handbuch (703,72 KB)
