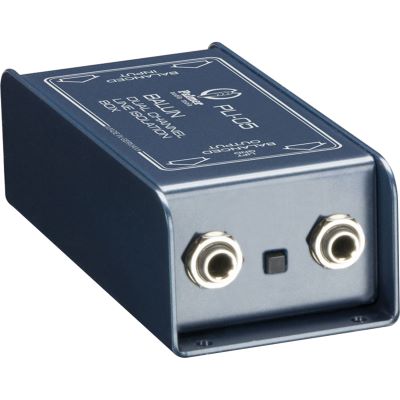

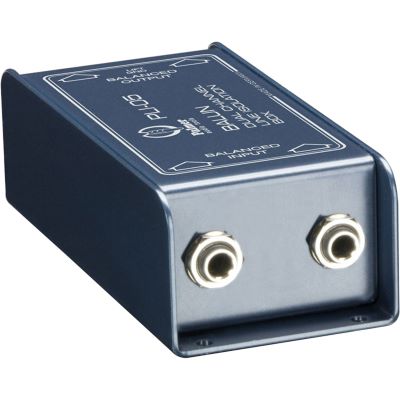

Palmer PLI05 Line Isolation Box 2 Kanal

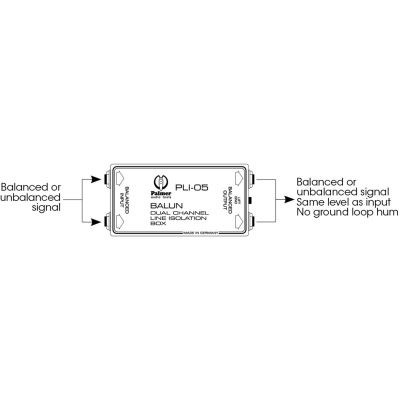

Symmetrisch oder unsymmetrisch, das ist mit der BALUN/PLI05 keine Frage. BALUN steht für Balanced-Unbalanced. Damit ist gemeint, dass auf Grund der bei der PLI05 verwendeten TRS-(Stereo) Klinkenbuchsen sowohl Eingang als auch Ausgang symmetrisch oder unsymmetrisch betrieben werden können. Die PLI05 ist die kleine Schwester der PLI02. Beide Boxen können zur Wandlung von symmetrisch auf unsymmetrisch eingesetzt werden, beide Boxen enthalten so genannte Line-Trenntrafos und dienen zur galvanischen Trennung. Sie werden zwischen netzbetriebene Audiogeräte geschaltet und schließen damit Erdschleifenbrummen sicher aus. Die PLI02 ist für den Einsatz von XLR-Verbindern konzipiert und für niedrige Impedanzen (600 Ohm) ausgelegt. Die PLI05 hingegen mit Klinkenbuchsen ist für höhere Impedanzen besser geeignet. Sie kann im weiten Bereich von 600 Ohm bis über 10 kOhm betrieben werden. Um Pegelverluste gering zu halten, sollte allerdings die Eingangsimpedanz nicht kleiner als die Ausgangsimpedanz sein.

Features:

• Palmer - PLI05 Line Isolation Box 2 Kanal
• Anzahl Kanäle: 2
• Anzahl Eingänge: 2
• Eingangsanschlüsse: 6,3 mm Klinke
• Eingangsart: Symmetrisch / Unsymmetrisch in Abhängigkeit des Klinkensteckers
• Eingangsimpedanz: 10k Ohm
• Max. Eingangspegel: + 6 dBu
• Anzahl Ausgänge: 2
• Ausgangsanschlüsse: 6,3 mm Klinke
• Ausgangsart: Symmetrisch / Unsymmetrisch in Abhängigkeit des Klinkensteckers
• Ausgangsimpedanz: 600 Ohm
• Max. Ausgangspegel: + 6 dBu
• Transformatorsymmetriert: Ja
• Übersetzungsverhältnis (Ratio). 1:1
• Frequenzgang: 20 - 20.000 Hz
• Gehäusematerial: Aluminium Druckguss
• Gehäuseoberfläche: pulverbeschichtet
• Breite: 120 mm
• Tiefe: 60 mm
• Höhe: 35 mm
• Gewicht: 0,28 kg

Spezifikationen:

• Typ: DI Box
• Thema: PA und Beschallung
