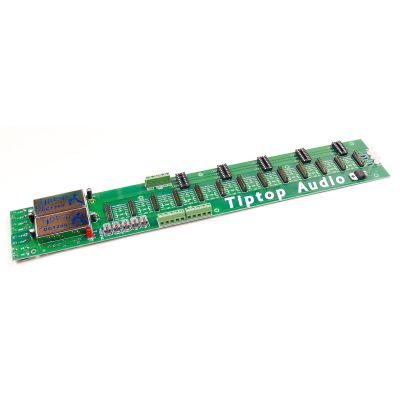

Tiptop Audio ZEUS 1200mA Powered Bus Board Produktdetails
Tiptop Audio ZEUS stellt komplexe und leistungsfähige Stromversorgungskomponenten zum Selbstbau von Eurorack-Modularsystemem dar. Die komplette ZEUS-Reihe besteht aus separaten Komponenten, die unterschiedlich zusammengestellt flexible Stromversorgungslösungen ermöglichen.
Das 1200mA Powered Bus Board ist die aktive Komponente, die an ein Schaltnetzteil angeschlossen wird und ihren Strom an eine oder mehrere passive Busplatinen (in erster Linie Tiptop Audios Passive Bus Boards) schickt. Das erwähnte Schaltnetzteil muss separat erworben werden (tta-zeus3a für kleinere Systeme oder tta-zeus3b für größere Systeme).
Das Standard-Powered Bus Board hat keinen Netzschalter oder Netzbuchse - diese muss separat erworben und an die Busplatine angelötet werden (eine Version mit Netzbuchse und -Schalter ist das "Powered BusBoard Quick Connect").
Das Powered Bus Board bietet insgesamt 18 Sockel zum Anschluss von Modulen: 13 davon sind 16-polige Verbinder, wie sie an allen Eurorack-Modulen zu finden sind. Fünf Steckplätze sind für Analogue Systems-Module gedacht.
Das Powered Bus Board hat einen integrierten Spannungsregler zur Erzeugung der von von manchen Modulen benötigten +5V Spannung! Drei LEDs zeigen die an der Busplatine anliegenden Spannungen +12V, +5V und -12V an.
Wegen der rückseitig angebrachten Flachstecker sollte man beim Einbau 10mm-Distanzbolzen benutzen.
Was mindestens benötigt wird:
1. ein leistungsfähiges Schaltnetzteil, das den Netzstrom auf 12V wandelt
2. ein Powered Bus Board, welches die Erzeugung von stabilisierten Spannungen übernimmt und bis zu 2400mA (je 1200mA für die +12V-Leitung und 1200mA für -12V) liefert. Für grössere Systeme erweitert man das Powered Bus Board einfach um passive Busplatinen. Ziehen die Module mehr als 1200mA auf irgendeiner Leitung (egal ob +12V oder -12V), so benötigt man ein weiteres Powered Bus Board, welches man wiederum mit passiven Busplatinen erweitern kann. Pro benötigte 2x1200 mA braucht man also eine aktive Busplatine.
Features:
- Stromabgabe: max. 1200mA auf der +12V-Leitung, max. 1200mA auf der -12V-Leitung und 220mA auf der +5V-Leitung
- Schraubanschlüsse auf der Vorderseite Anschlüsse für Flachsteckschuhe auf der Rückseite
- für folgende Betriebsspannungen: GND (Masse), +12V, -12V Abmessungen (LxH): 39,4 x 6,3 cm
