RME FireFace UCX II

RME présente la Fireface UCX II - le successeur de la légendaire Fireface UCX. Avec 40 canaux d'entrée et de sortie, ainsi qu'une multitude d'applications possibles, la Fireface UCX II marque un nouveau standard pour les solutions d'interfaces audio professionnelles compactes en format rack 9,5". Pour le 25e anniversaire de RME, l'UCX II combine un quart de siècle d'innovations RME dans une interface révolutionnaire pour une utilisation flexible en studio et sur scène.pour une utilisation flexible en studio et en direct.

Avec jusqu'à 20 canaux d'enregistrement et 20 canaux de lecture, le SteadyClock FS, des entrées micro haute performance, un égaliseur paramétrique, l'enregistrement direct par USB et un fonctionnement entièrement autonome, la nouvelle Fireface UCX II incarne les facteurs essentiels que sont la liberté, la flexibilité et la passion. Aucune autre interface audio n'offre actuellement plus de connectivité et de fonctionnalités sur 9,5". Sur le panneau avant, la Fireface UCX II abrite deux préamplis micro/ligne en format combo XLR, ainsi que deux entrées ligne/instrument, chacune pouvant être contrôlée numériquement. À côté d'eux se trouvent l'entrée casque, divers boutons de sélection, l'écran et les boutons centraux de volume et de sélection. Le panneau arrière comporte dix entrées et sorties analogiques symétriques, des entrées/sorties MIDI, des entrées/sorties ADAT, des entrées/sorties AES/EBU et SPDIF, un port USB 2.0 et une entrée/sortie word clock commutable.

DURec Direct USB Recording

La fonction numérique DURec (Direct USB Recording) vous permet d'enregistrer toutes les entrées et sorties de la Fireface UCX II directement sur un périphérique de stockage USB. Pour ce faire, DURec utilise le DSP interne et peut donc être utilisé de manière autonome - sans ordinateur. Les applications possibles sont nombreuses : enregistrements autonomes sur le terrain, enregistrements de concerts et de répétitions, ou lecture d'enregistrements en direct pour des vérifications virtuelles du son.

Horloge dans la gamme femto

Avec le SteadyClock FS, la Fireface UCX II dispose de la toute dernière technologie de suppression d'horloge et de gigue. Basé sur une horloge femto, SteadyClock FS réduit la gigue inhérente de la Fireface UCX II à un minimum absolu.

TotalMix FX et DigiCheck

Sont inclus à la fois le mélangeur TotalMix FX basé sur DSP avec ses options complètes de routage et de monitoring, et l'outil d'analyse DIGICheck, qui permet de mesurer et d'analyser les flux de données numériques vers et depuis la Fireface UCX II avec la plus grande précision.

Caractéristiques :

• RME FireFace UCX II
• Fonctionnalité autonome complète
• SteadyClock FS - excellente performance dans tous les modes d'horloge
• Conversion analogique de haute qualité - immunité maximale au jitter
• Sorties couplées en courant continu - Envoi d'informations CV/Gate pour contrôler le matériel modulaire.
• Fonctions illimitées de mixage et de routage avec le logiciel "TotalMix FX" inclus.

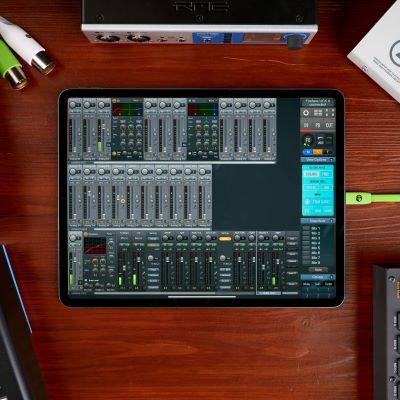

• TotalMix Remote vous permet d'activer le contrôle à distance et de régler tous les aspects de TotalMix FX sur un système hôte (par exemple, un IPad).
• DigiCheck - parfait pour mesurer, tester, mesurer et analyser les flux audio numériques.

Spécifications techniques :

Partie analogique :

AD, ligne d'entrée 5-8, arrière

• Résolution AD : 24 Bit
• Rapport signal/bruit (SNR) : 112 dB RMS non pondéré, 115 dBA
• Réponse en fréquence à 44,1 kHz, -0,1 dB : 5 Hz - 20,8 kHz
• Réponse en fréquence à 96 kHz, -0,5 dB : 3 Hz - 45,8 kHz
• Réponse en fréquence à 192 kHz, -1 dB : 2 Hz - 92 kHz
• THD : < -110 dB, < 0,00032 %.
• THD+N : < -104 dB, < 0,00063 %.
• Atténuation de la diaphonie : > 110 dBv
• Entrée : jack stéréo 6,3 mm, équilibré électroniquement
• Impédance d'entrée : 8 kOhm asymétrique, 12 kOhm symétrique
• Sensibilité d'entrée commutable +19 dBu et +13 dBu
• Gain variable : 0 à +12 dB
• Niveau d'entrée minimum pour 0 dBFS : +1 dBu, -1,2 dBV

Ligne d'entrée 3-4, avant

• Même chose que pour AD, mais :
• Etage de gain numérique supplémentaire : 0 à +12 dB
• Niveau d'entrée maximum, +19 dBu, Gain 0 dB : Ligne +19 dBu, Inst +13 dBu
• Niveau d'entrée maximum, +13 dBu, Gain 12 dB : Ligne + dBu, Inst -5 dBu
• Impédance d'entrée : Instr. 1 MOhm. Ligne 13 kOhm symétrique, 9 kOhm asymétrique
• Gain d'entrée Inst : +6 dB
• Mode d'entrée : Ligne symétrique (TRS), Inst asymétrique (TS)

Entrée micro 1-2, avant :

• Même chose que pour AD, mais :
• Entrée : XLR, équilibrée électroniquement
• Impédance d'entrée : 5,4 kOhm
• Plage de réglage du gain : 75 dB
• Niveau d'entrée maximum, gain 0 dB : +18 dBu
• Niveau d'entrée maximum, gain 75 dB : -57 dBu
• ON : -128 dBu pondéré A, gain 60 dB, 150 Ohm, 20 Hz - 20 kHz

Entrée ligne 1-2, panneau avant

• Comme AD, mais :
• Entrée : TRS, équilibrée électroniquement
• Impédance d'entrée : 10 kOhm symétrique, 5 kOhm asymétrique
• Niveau d'entrée maximum, gain 0 dB : +24 dBu
• Niveau d'entrée maximum, gain 75 dB : -51 dBu

DA, Line Out 1-6, panneau arrière

• Résolution : 24 bits
• Rapport signal/bruit (DR) : 112 dB RMS non pondéré, 115 dBA
• Réponse en fréquence à 44,1 kHz, -0,5 dB : 5 Hz - 20,8 kHz
• Réponse en fréquence à 96 kHz, -0,5 dB : 5 Hz - 45 kHz
• Réponse en fréquence à 192 kHz, -1 dB : 5 Hz - 89 kHz
• THD : < -108 dB, < 0,0004 %.
• THD+N : < -104 dB, < 0,00063 %.
• Atténuation de la diaphonie : > 110 dB
• Niveau de sortie maximal : +19 dBu
• Sortie : jack stéréo 6,3 mm, servo-symétrique
• Impédance de sortie : 75 Ohm
• Niveau de sortie commutable +19 dBu, +13 dBu, +4 dBu

DA - Phones de sortie du moniteur stéréo (7-8)

• Comme DA, mais :
• Sortie : jack stéréo 6,3 mm, asymétrique
• niveau de sortie maximum à 0 dBFS, High : +19 dBu
• Niveau de sortie maximum à 0 dBFS, Low : +4 dBu
• impédance de sortie : 1 Ohm
• Puissance de sortie maximale par canal, charge de 32 Ohms, 0,1% THD : 210 mW (2,6 Vrms, +10,5 dBu)

MIDI

• 1 x E/S MIDI via des connecteurs DIN à 5 broches
• Isolation galvanique par optocoupleurs à l'entrée.
• Mode Hi-Speed avec une gigue et un temps de réponse généralement inférieurs à 1 ms
• FIFOs séparées de 128 octets pour l'entrée et la sortie.

Partie numérique :

• Horloges : Interne, ADAT, AES, SPDIF, Wordclock
• Suppression des interférences avec une horloge externe : > 50 dB (2,4 kHz)
• L'influence de la gigue effective de l'horloge sur la conversion AD et DA est pratiquement nulle.
• La PLL fonctionne même avec une gigue de plus de 100 ns sans décrochage.
• PLL bitclock numérique pour un varipitch sans interférence en mode ADAT
• Fréquences d'échantillonnage prises en charge : 28 kHz à 200 kHz

Entrées numériques :

AES/EBU

• 1 x XLR, équilibré par transformateur, isolé galvaniquement, selon AES3-1992
• étage d'entrée très sensible (< 0,3 Vpp)
• Compatible SPDIF (IEC 60958)
• Accepte les formats grand public et professionnel
• Plage de verrouillage : 27 kHz - 200 kHz
• Suppression de la gigue : > 50 dB (2,4 kHz)

SPDIF coaxial

• 1 x Cinch, selon la norme IEC 60958
• Etage d'entrée à haute sensibilité (< 0,3 Vpp)
• Accepte les formats grand public et professionnel
• Plage de verrouillage : 27 kHz - 200 kHz
• Suppression de la gigue : > 50 dB (2,4 kHz)

ADAT Optique

• 2 x TOSLINK, format selon les spécifications d'Alesis
• Standard : 8 canaux 24 bits, maximum 48 kHz
• Double vitesse (S/MUX) : 4 canaux 24 bit 96 kHz
• Quad Speed (S/MUX4) : 2 canaux 24 bits 192 kHz
• PLL Bitclock pour une synchronisation parfaite même en mode Varispeed
• Plage de verrouillage : 31,5 kHz - 50 kHz
• Suppression de la gigue : > 50 dB (2,4 kHz)
• Le port ADAT peut également être commuté en SPDIF optique.

Horloge des mots

• BNC
• Terminaison interne 75 Ohm commutable
• Détection automatique de la vitesse double/quadruple et conversion en vitesse simple
• SteadyClock garantit une synchronisation à faible gigue, même en cas de fonctionnement à vitesse variable.
• Insensible aux décalages de courant continu dans le réseau
• Circuit d'adaptation du signal : rafraîchissement du signal par centrage et hystérésis
• Protection contre les surtensions
• Plage de niveaux : 1,0 Vcc - 5,6 Vcc
• Plage de verrouillage : 27 kHz - 200 kHz
• Suppression de la gigue : > 50 dB (2,4 kHz)

Sorties numériques :

AES/EBU

• XLR, équilibré par transformateur, isolé galvaniquement, selon AES3-1992
• Tension de sortie Professionnel 4,5 Vpp, Consommateur 2,6 Vpp
• Format professionnel selon AES3-1992 Amendement 4
• Format grand public (SPDIF) selon la norme IEC 60958
• Mode fil unique, taux d'échantillonnage de 28 kHz à 200 kHz

SPDIF coaxial

• 1 x Cinch, selon la norme IEC 60958
• Tension de sortie Professionnel 1,2 Vpp, Consommateur 0,6 Vpp
• Format professionnel selon AES3-1992 Amendement 4
• Format grand public (SPDIF) selon la norme IEC 60958
• Mode fil unique, taux d'échantillonnage de 28 kHz à 200 kHz

ADAT

• 1 x TOSLINK
• Standard : 8 canaux 24 bits, maximum 48 kHz
• Double vitesse (S/MUX) : 4 canaux 24 bit 96 kHz
• Quad Speed (S/MUX4) : 2 canaux 24 bits 192 kHz

Horloge des mots

• BNC
• Niveau maximal : 5 Vpp
• Niveau avec une terminaison de 75 Ohm : 4.0 Vpp
• Résistance interne : 10 Ohm
• Gamme de fréquences : 27 kHz - 200 kHz

Général :

• Alimentation : alimentation externe
• Consommation électrique typique : 13 Watt
• Consommation de courant à une tension de fonctionnement de 12 volts : 910 mA (11 Watt)
• Dimensions avec oreilles de rack, profondeur totale (LxHxP) : 265 x 44 x 155 mm
• Dimensions sans oreilles de rack, profondeur du boîtier (LxHxP) : 215 x 44 x 130 mm
• Poids : 910 g
• Plage de température : +5° à +50° Celsius
• Humidité relative : < 75%, sans condensation
